Waveshare ESP32-S3 7″ kapasitiivinen kosketusnäyttökehityskortti on suorituskykyinen mikrokontrollerikortti, jossa on sisäänrakennettu 7-tuumainen LCD-näyttö (800×480, 65k väriä) ja 5-pisteen kapasitiivinen kosketus. Kortissa on tehokas Xtensa 32-bittinen LX7 dual-core -prosessori jopa 240 MHz, tuki 2,4 GHz WiFi:lle ja Bluetooth 5:lle sekä sisäänrakennettu antenni langattomaan tiedonsiirtoon. Useilla ulkoisilla liitännöillä ja suurella sisäisellä Flash/PSRAM-muistilla kortti on täydellinen nopeaan kehitykseen HMI-ratkaisuille, IoT-sovelluksille, älylaitteille ja muille ESP32-S3-projekteille.
Tekniset tiedot
Näyttö: 7 tuumaa, LCD, IPS-paneeli
Resoluutio: 800 × 480, 65k väriä
Kosketus: Kapasitiivinen 5-pisteen kosketus (I2C:n kautta, keskeytystuki)
Prosessori: Xtensa 32-bittinen LX7 dual-core, jopa 240 MHz
SRAM/ROM: 512 KB SRAM, 384 KB ROM
Flash/PSRAM: 16 MB Flash, 8 MB PSRAM
Langaton: 2,4 GHz WiFi (802.11 b/g/n), Bluetooth 5 (LE)
Liitännät: CAN, RS485, I2C, UART, TF-kortti, USB Type-C
Virtalähde: PH2.0 3,7V litiumakku (valinnainen), USB Type-C
Paneelityyppi: IPS 170° katselukulma

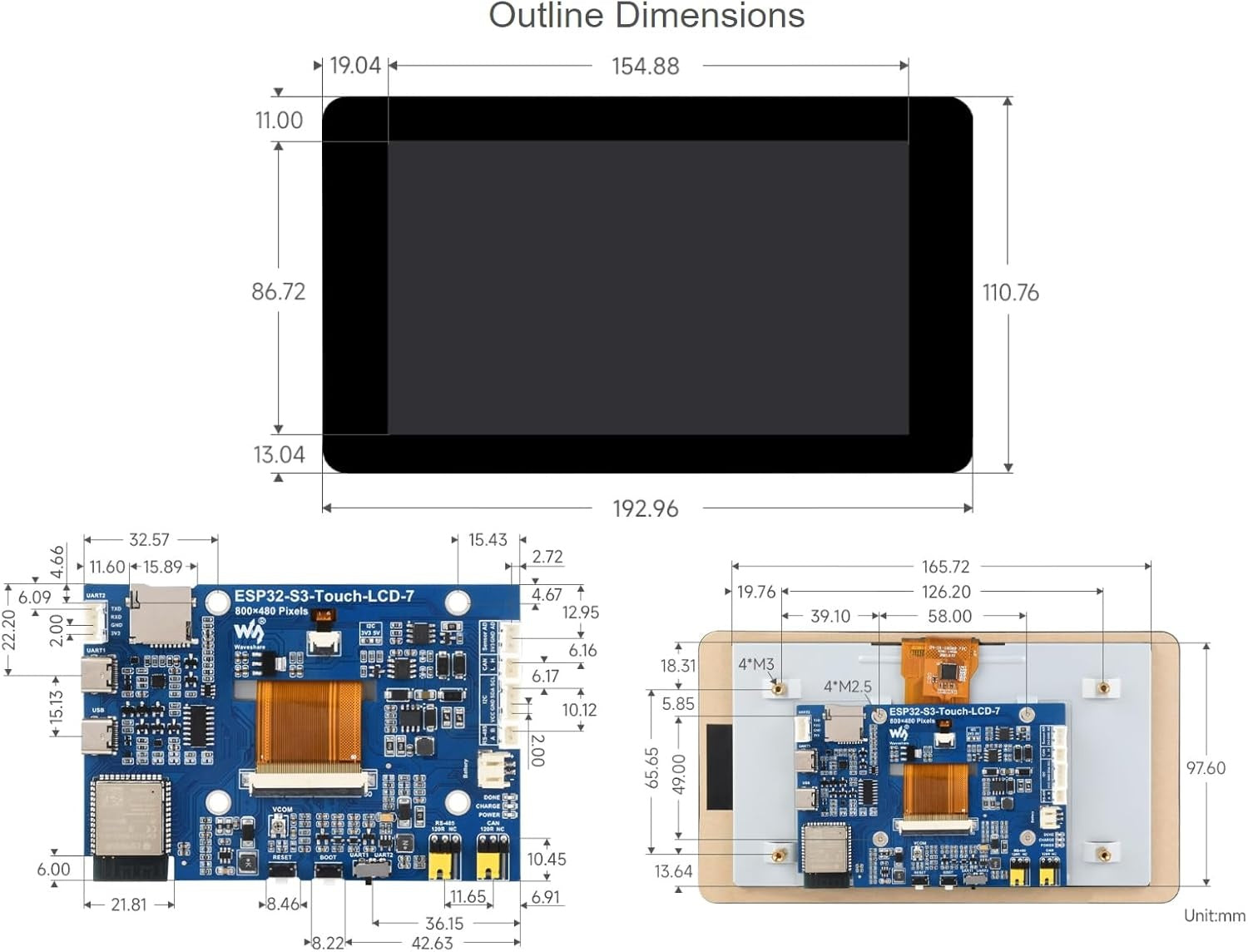

Mitat: 22,3 × 14,5 × 3,8 cm
Paino: 290 g
Ominaisuudet
Tehokas prosessori: 32-bittinen LX7 dual-core jopa 240 MHz nopeisiin GUI-ohjelmiin ja moniajoon
Langaton yhteys: 2,4 GHz WiFi ja Bluetooth 5 sisäänrakennetulla antennilla
Kapasitiivinen 5-pisteen kosketus: Intuitiiviseen ja joustavaan käyttöliittymän hallintaan
Suuri LCD-näyttö: 7-tuumainen paneeli 65k värillä, IPS-tekniikka ja laaja katselukulma

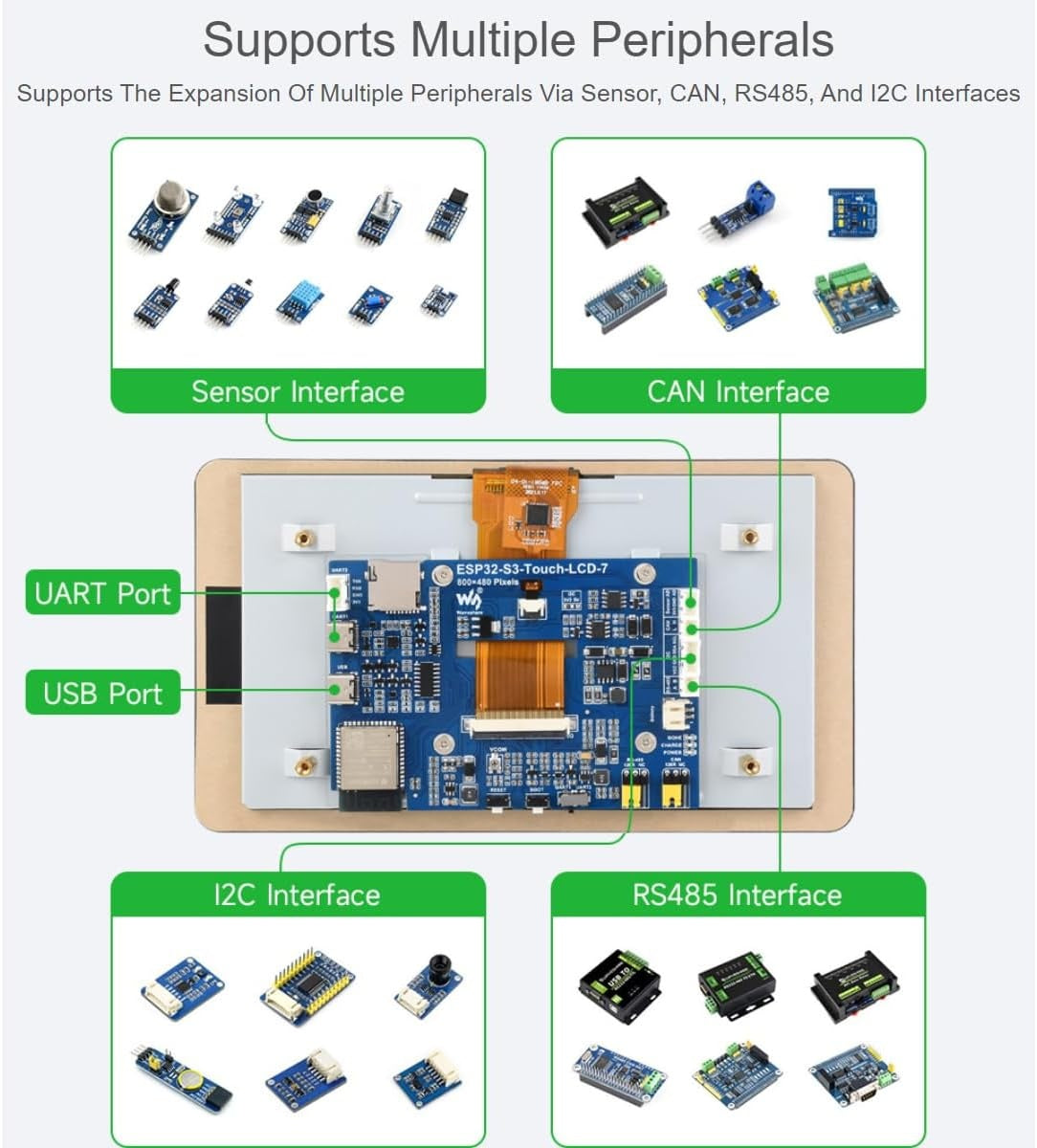

Joustavat liitännät: Tuki CAN, RS485, I2C, UART, USB, sensoriliitännät ja TF-kortti laajennukseen
Suuri tallennuskapasiteetti: Sisäänrakennettu Flash ja PSRAM kehittyneille ohjelmille ja GUI:lle
Energiansäästö: Tukee joustavaa kellosäädintä ja modulaarista virtalähdettä
GUI-tuki: Voi käyttää LVGL:ää ja muita grafiikkaohjelmia, ihanteellinen HMI- ja älylaitteille
Kehitysystävällinen: Täydellinen IoT-projekteihin, mobiililaitteiden prototypointiin, älykotiin ja koulutukseen

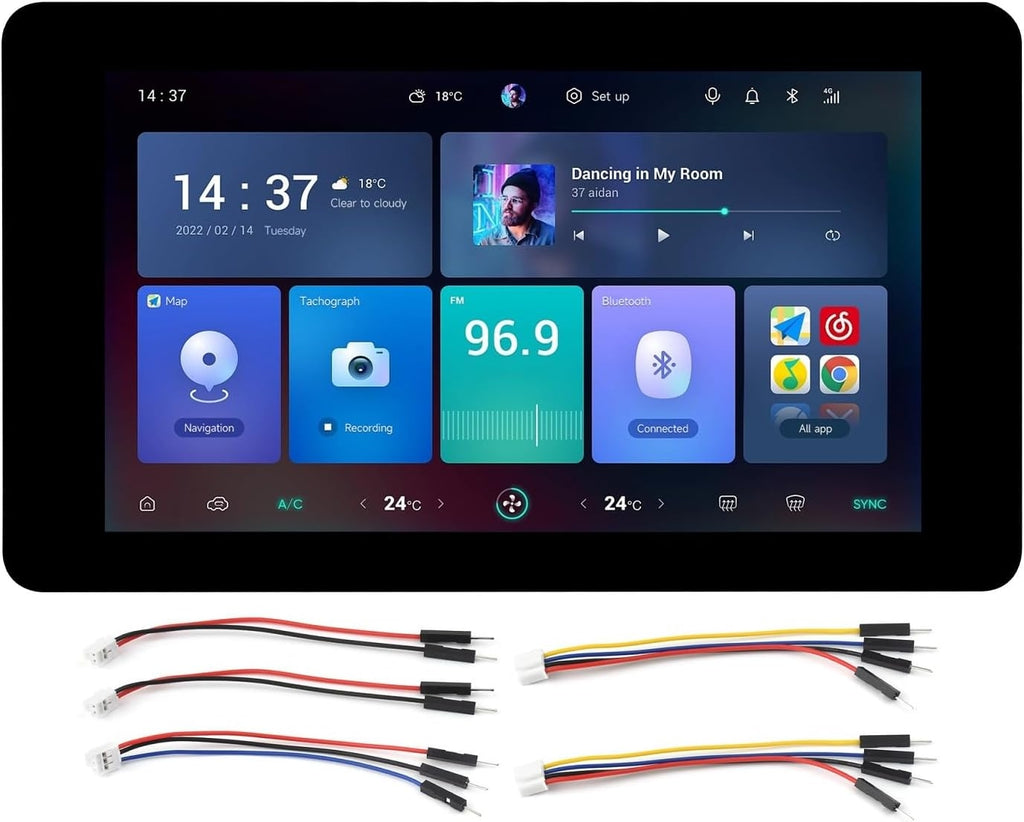

Paketin sisältö
1 × ESP32-S3-Touch-LCD-7 kehityskortti
2 × HY2.0 2P–2PIN male kaapeli, 10 cm
1 × HY2.0 3P–3PIN male kaapeli, 10 cm
2 × HY2.0 4P–4PIN male kaapeli, 10 cm
1 × Ruuvipakkaus
