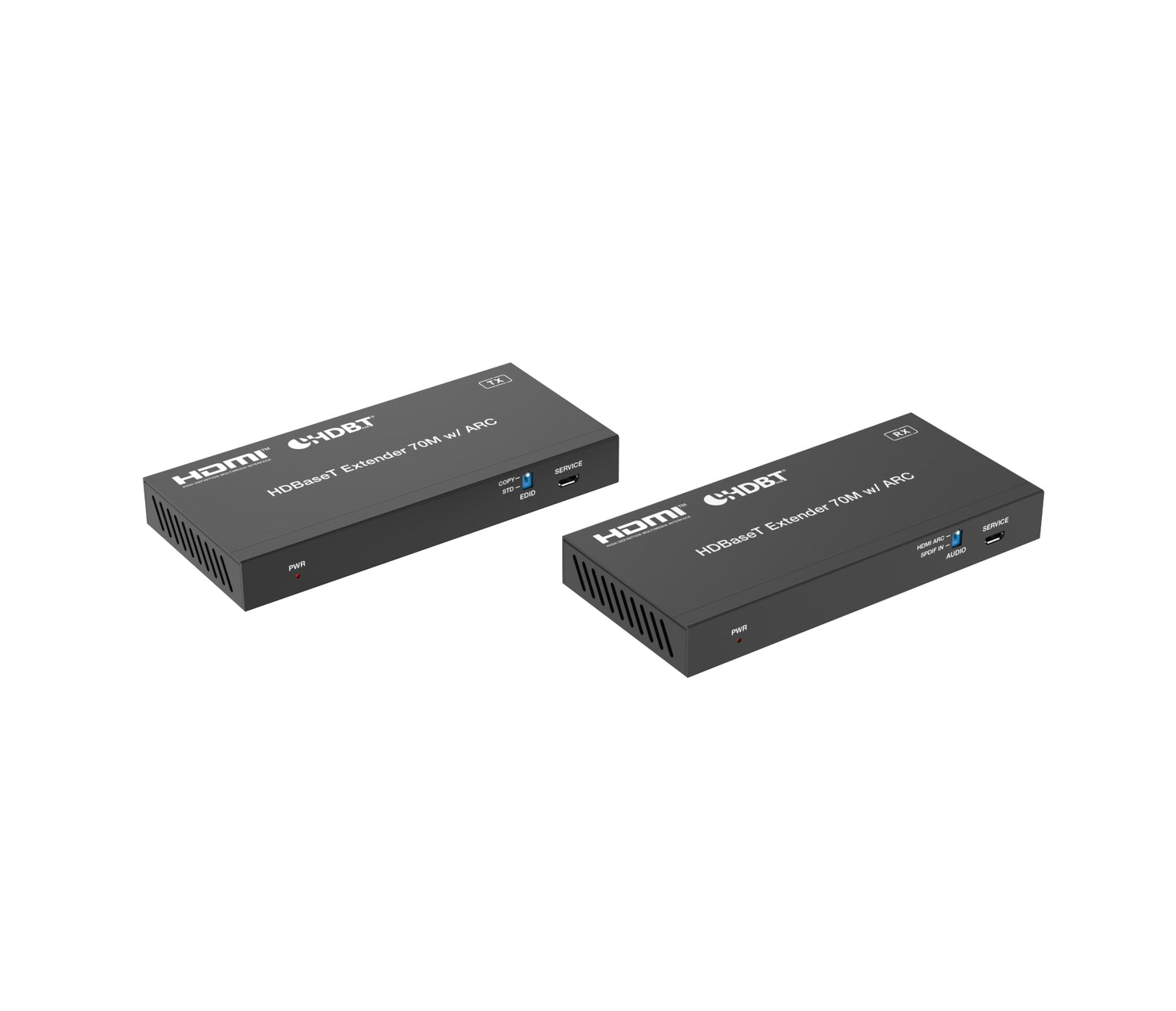

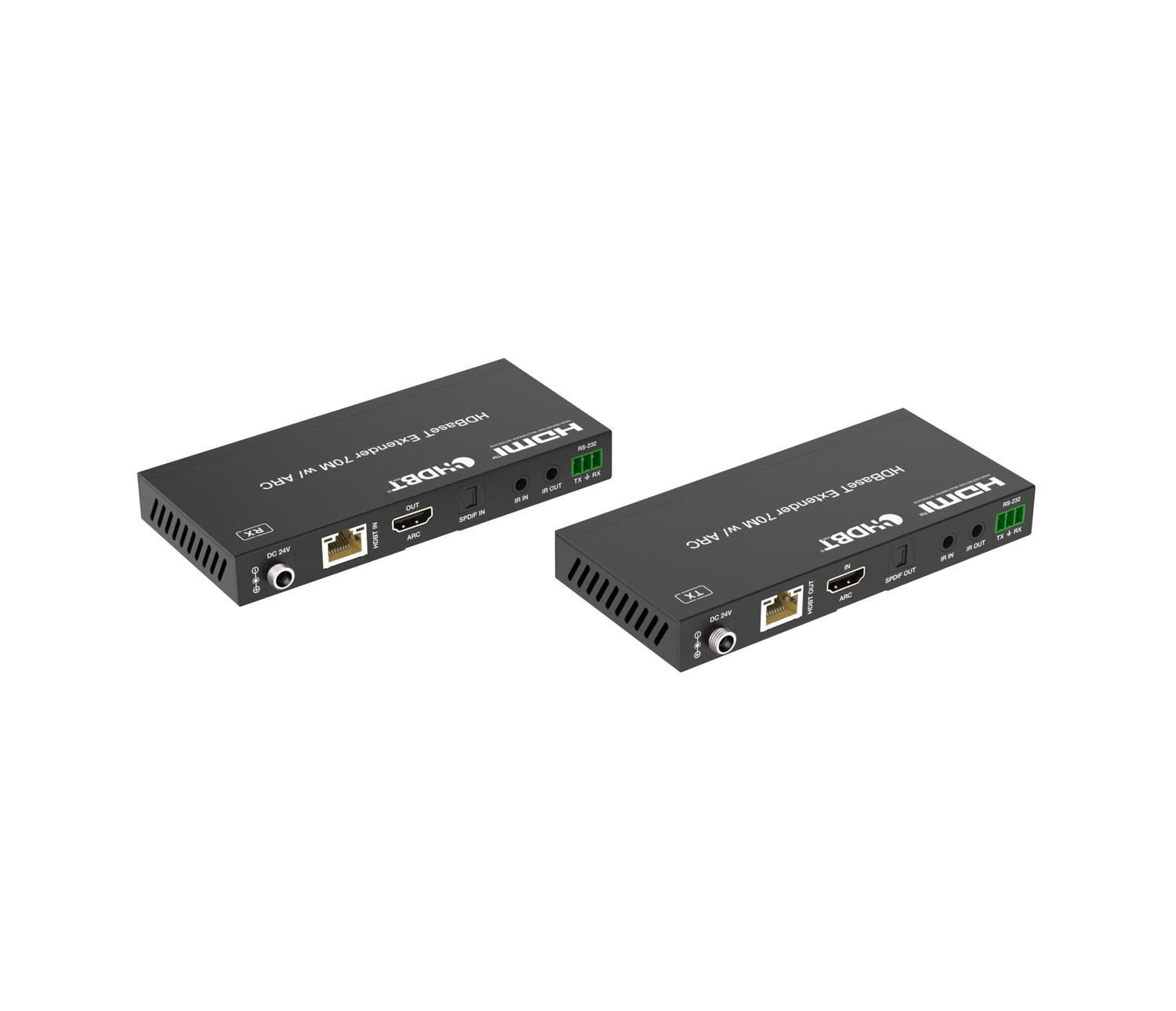

Tämä NÖRDIC HDBaseT-laajennin mahdollistaa HDMI-signaalin, kaksisuuntaisen IR-ohjauksen, RS-232-kommunikaation ja ARC-äänisignaalin siirron jopa 70 metriin yhdellä CAT5e/6-kaapelilla. HDMI-signaali muunnetaan HDBaseT-signaaliksi tehokasta ja vakaata pitkän matkan siirtoa varten. Tuote tukee 4K@60Hz, HDR-formaatteja ja PoC-toimintoa, mikä tarkoittaa, että vain yksi laite tarvitsee virransyötön. Soveltuu erinomaisesti videoneuvotteluihin, AV-jakeluun ja muihin ammattilaissovelluksiin.
Tekniset tiedot
- HDMI-standardi: HDMI 2.0b
- HDCP-standardi: HDCP 2.2
- Videosiirtonopeus: 18 Gbps
- Videon resoluutio: Jopa 4K@60Hz RGB/YCBCR 4:4:4
- Väriformaatit: RGB, YCbCr 4:4:4, YCbCr 4:2:2
- Värisyvyys:
- 8/10/12 bittiä (1080p)
- 8 bittiä (4K60)
- 8/10/12 bittiä (4K24/30)
- HDR-tuki: HDR, HDR10, HDR10+, Dolby Vision, HLG
- HDMI-ääniformaatit: LPCM 7.1, Dolby True HD, DTS-HD Master
- Optiset ääniformaatit: Dolby 5.1, DTS 5.1, PCM 2.0
- Siirtoetäisyys: Jopa 70 m CAT5e/6-kaapelilla
- RS-232: Full duplex Phoenix-liittimen kautta
- IR-ohjaus: Kaksisuuntainen, 20K–60KHz
- EDID-hallinta: Kehittynyt DIP-kytkimillä
- ARC-tuki: Kyllä
- PoC-tuki: Kyllä, kaksisuuntainen
- Virransyöttö: DC 24V/1A
- Virrankulutus: Max 9.6W
- Käyttölämpötila: 0–40 °C
- Säilytyslämpötila: -20–60 °C
- Ilmankosteus: 20–90 % RH (ei kondenssia)
- Mitat: 140 x 65 x 18 mm (lähetin ja vastaanotin)
- Paino: Lähetin 235 g, vastaanotin 239 g
- Kotelo: Musta metalli
Liitännät

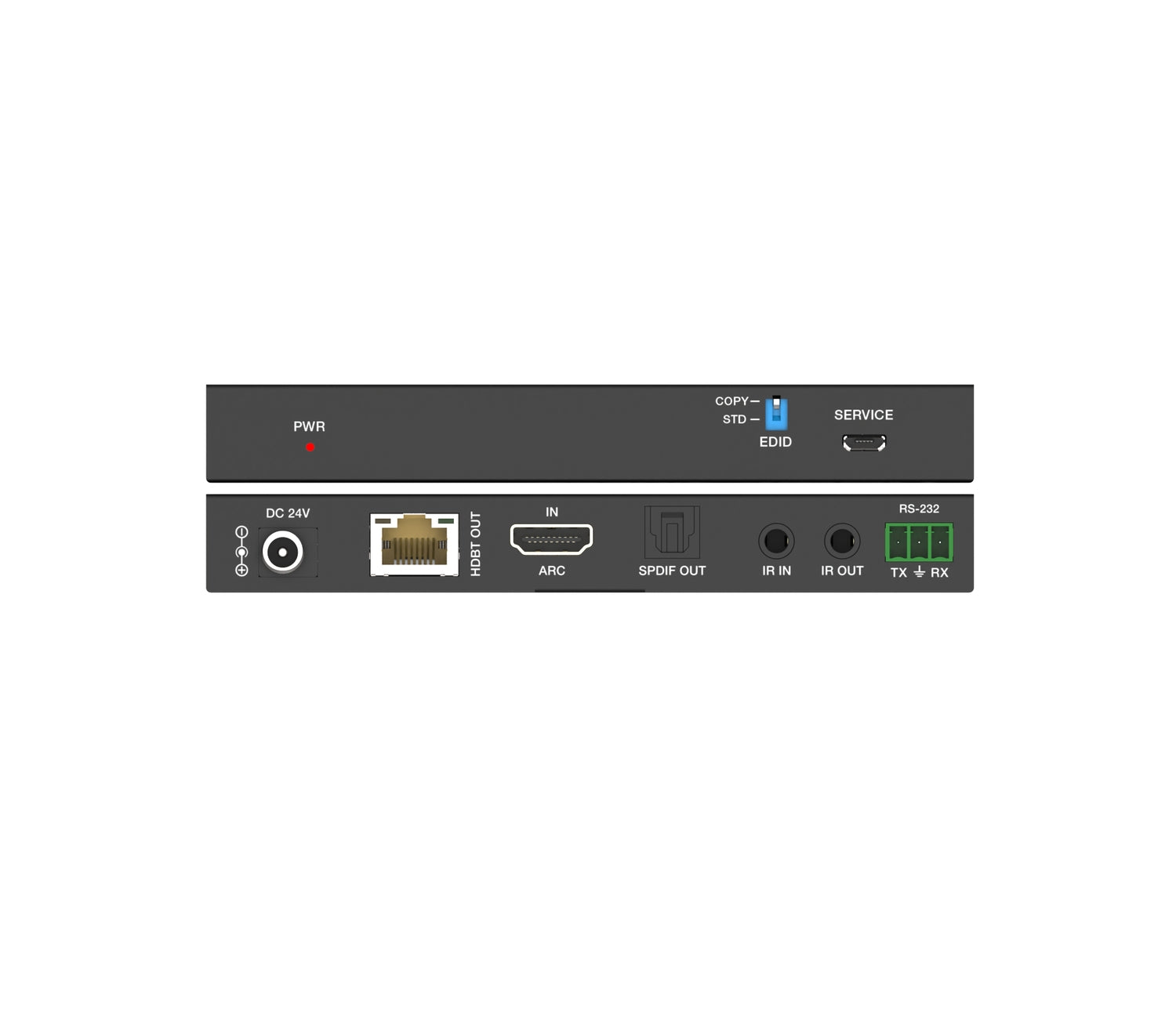

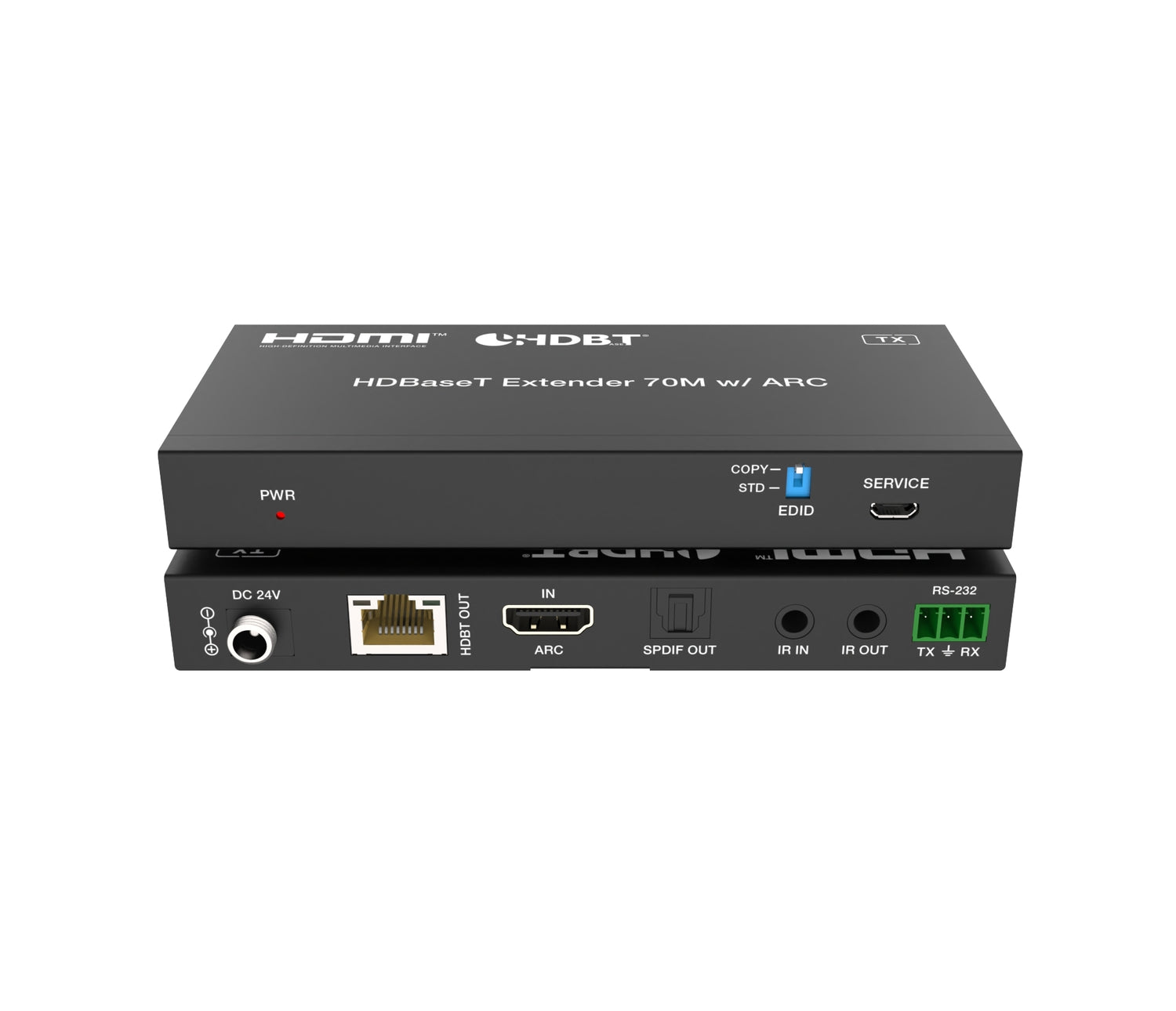

- Lähetin:
- Sisääntulo: 1 x HDMI IN (Type A, 19-pin)
- Ulostulo: 1 x HDBaseT OUT (RJ45), 1 x SPDIF OUT
- Portit:
- 1 x RS-232 (3-napainen Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)

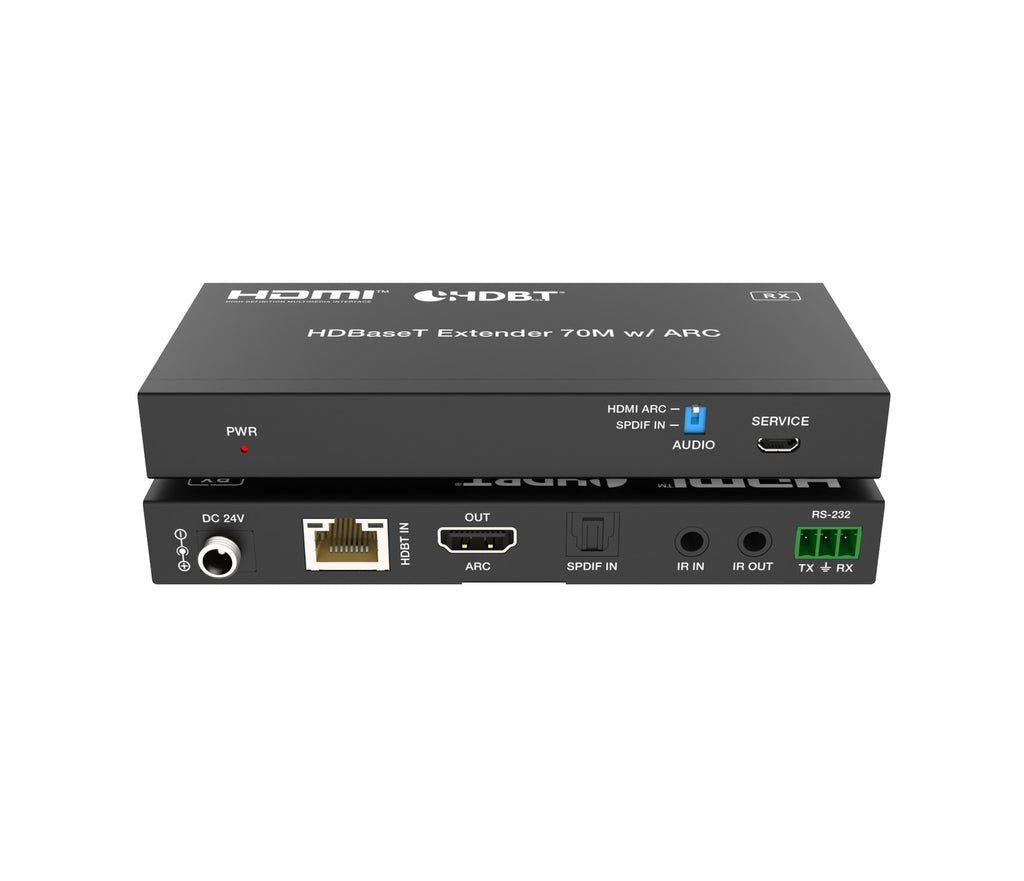

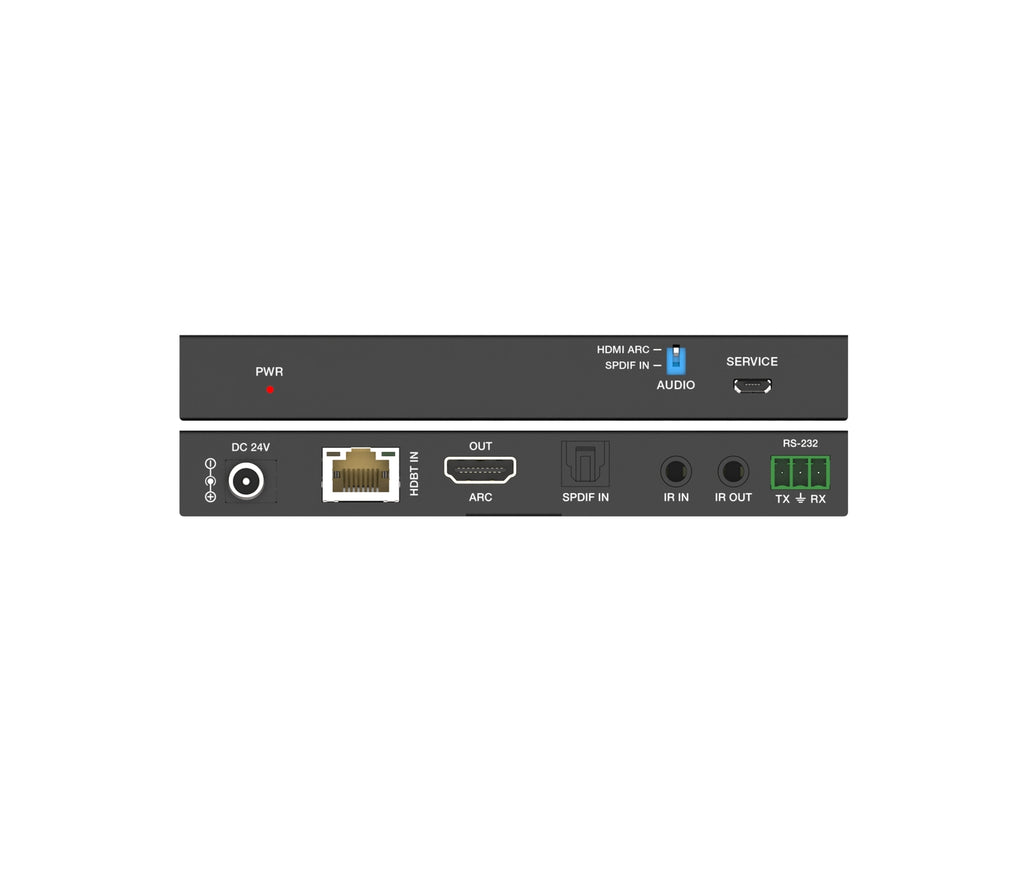

- Vastaanotin:
- Sisääntulo: 1 x HDBaseT IN (RJ45), 1 x SPDIF IN
- Ulostulo: 1 x HDMI OUT (Type A, 19-pin)
- Portit:
- 1 x RS-232 (3-napainen Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)
Ominaisuudet
- Siirtää HDMI-, IR-, RS-232- ja ARC-signaaleja yhdellä CAT5e/6-kaapelilla
- Tuki 4K@60Hz:lle ja HDR:lle
- Kaksisuuntainen IR-ohjaus lähde- ja näyttölaitteille
- Äänen erotus SPDIF-liitännän kautta
- EDID-hallinta DIP-kytkimillä
- Kompakti metallikotelo ammattikäyttöön
- PoC – vain yksi virtalähde tarvitaan
Mikä on HDBaseT?
HDBaseT on maailmanlaajuinen standardi erittäin tarkkojen videoiden, äänen, Ethernetin, ohjaussignaalien (IR, RS-232), USB:n ja virran siirtoon yhdellä verkkokaapelilla (CAT5e/6/6a). Se mahdollistaa pitkämatkaisen siirron ilman pakkausta tai viivettä ja sitä käytetään yleisesti ammattimaisissa AV-asennuksissa, yritysympäristöissä ja digitaalisten näyttöjen ratkaisuissa.
Sisältö
- 1 x HDBaseT HDMI laajennin – Lähetin
- 1 x HDBaseT HDMI laajennin – Vastaanotin
- 1 x IR-lähetin (1,5 m)
- 1 x IR-vastaanotin (1,5 m)
- 2 x RS-232 Phoenix-liittimet
- 4 x Kiinnitysraudat
- 8 x Ruuvia
- 1 x Virtalähde 24V/1A
- 1 x Käyttöohje
