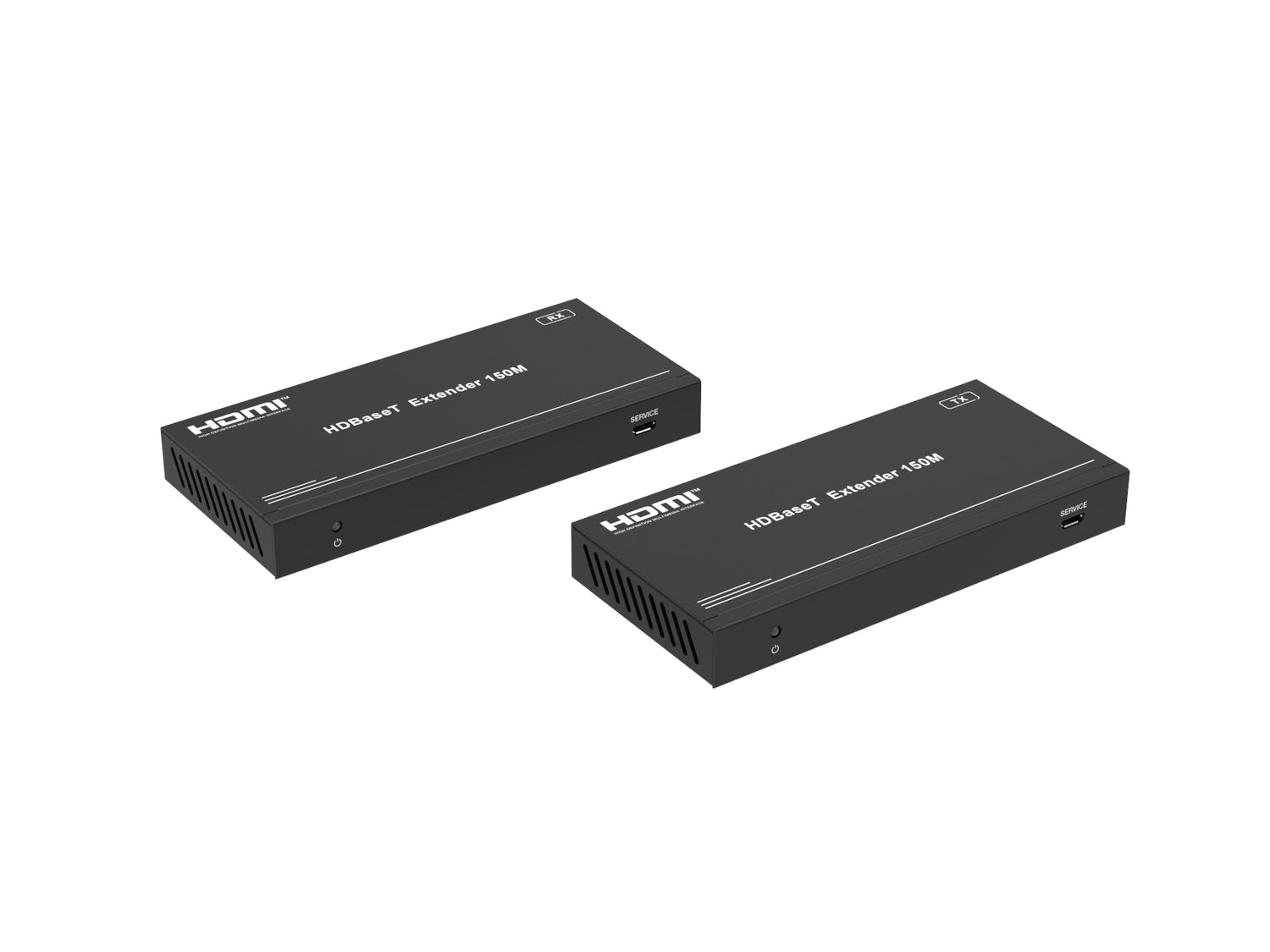

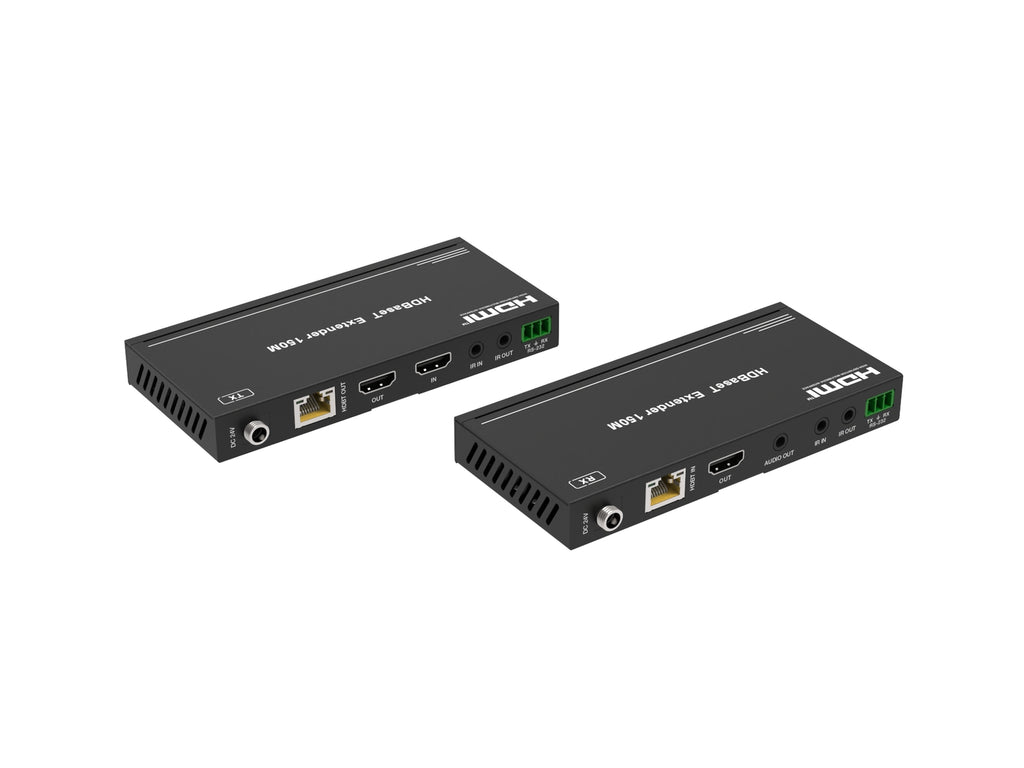

NÖRDIC HDBaseT-laajennin on tehokas HDMI-laajennin, joka siirtää videota, ääntä, RS-232- ja kaksisuuntaisia IR-signaaleja jopa 150 metriä yhden CAT5e/6-kaapelin kautta. Se tukee jopa 4K@60Hz 4:4:4 -resoluutiota täydellä 18 Gbps kaistanleveydellä ja on yhteensopiva HDCP 2.2:n kanssa. Lähettimessä on HDMI-läpilähtö ja vastaanottimessa 3,5 mm analoginen stereoäänilähtö. Tuote sopii erinomaisesti AV-jakeluun, kokousjärjestelmiin ja multimedia-asennuksiin, joissa tarvitaan pitkiä kaapelivälejä.
Tekniset tiedot
- HDMI-standardi: HDMI 2.0b
- HDCP-standardi: HDCP 2.2 / 1.4
- Videokaistanleveys: 18 Gbps
- Videoresoluutio:
- 4K@60Hz 4:4:4 / 4:2:2 / 4:2:0
- 4K@30Hz 4:4:4
- 1080p, 1080i, 720p, 480p
- Kaikki HDMI 3D TV -formaatit
- Jopa 1920x1200 (PC)
- Väritila: RGB, YCbCr 4:4:4, 4:2:2, 4:2:0
- Värisyvyys:
- 8/10/12-bittinen (1080P, 4K30, 4K60 YCbCr 4:2:2/4:2:0)
- 8-bittinen (4K60 4:4:4)
- HDR-tuki: HDR, HDR10+, Dolby Vision, HLG
- Ääniformaatit (HDMI): LPCM 2.0–7.1, Dolby Digital, Dolby TrueHD, DTS-HD Master, DTS:X jne.
- Ääniformaatit (analoginen): PCM 2.0 3,5 mm liitännän kautta
- Siirto: CAT5e/6-kaapelilla
- Siirtoetäisyys:
- ESD-suojaus: ±8kV (ilma), ±4kV (kosketus)
- Virtalähde: DC 24V/1A (PoC-tuki)
- Virrankulutus: Maks. 9.36W
- Käyttölämpötila: 0–40 °C
- Säilytyslämpötila: -20–60 °C
- Ilmankosteus: 20–90 % RH (ei kondensoituva)
- Mitat: 140 x 65 x 18 mm (lähetin ja vastaanotin)
- Paino: Lähetin 160 g, vastaanotin 155 g
- Kotelo: Musta metalli
Liitännät
- Lähetin:
- Tulo: 1 x HDMI IN (Type A)
- Lähtö: 1 x HDMI Loop OUT (Type A), 1 x HDBaseT OUT (RJ45)
- Portit:
- 1 x IR IN (3,5 mm)
- 1 x IR OUT (3,5 mm)
- 1 x RS-232 (3-napainen Phoenix)
- 1 x SERVICE (Mini-USB)

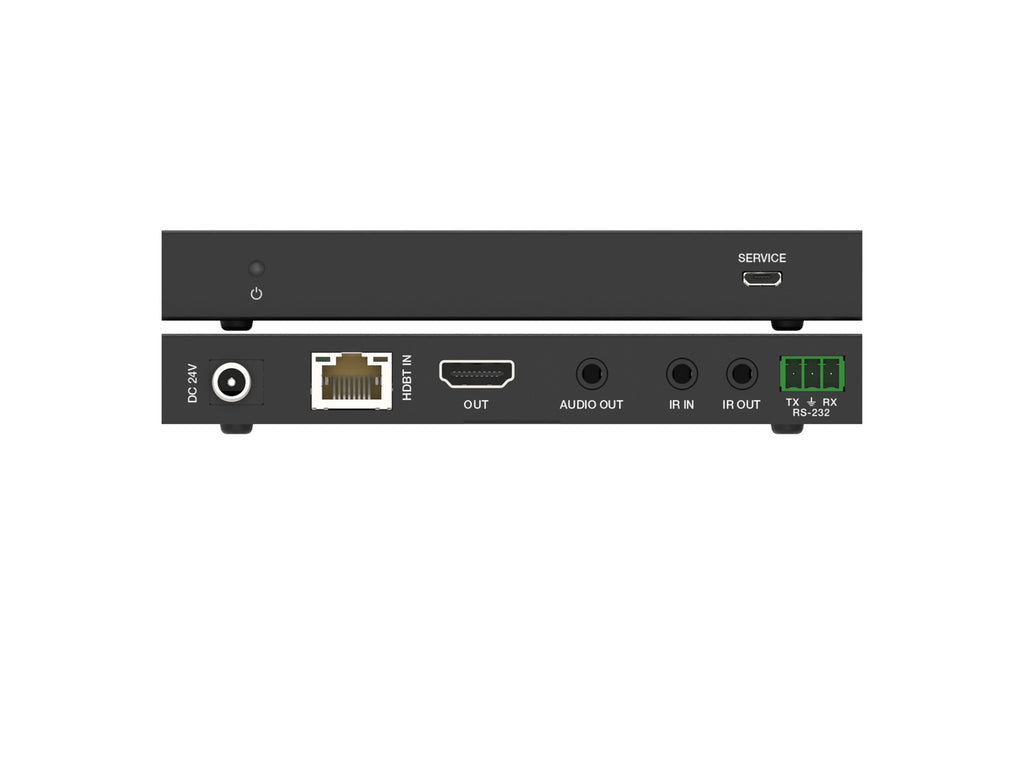

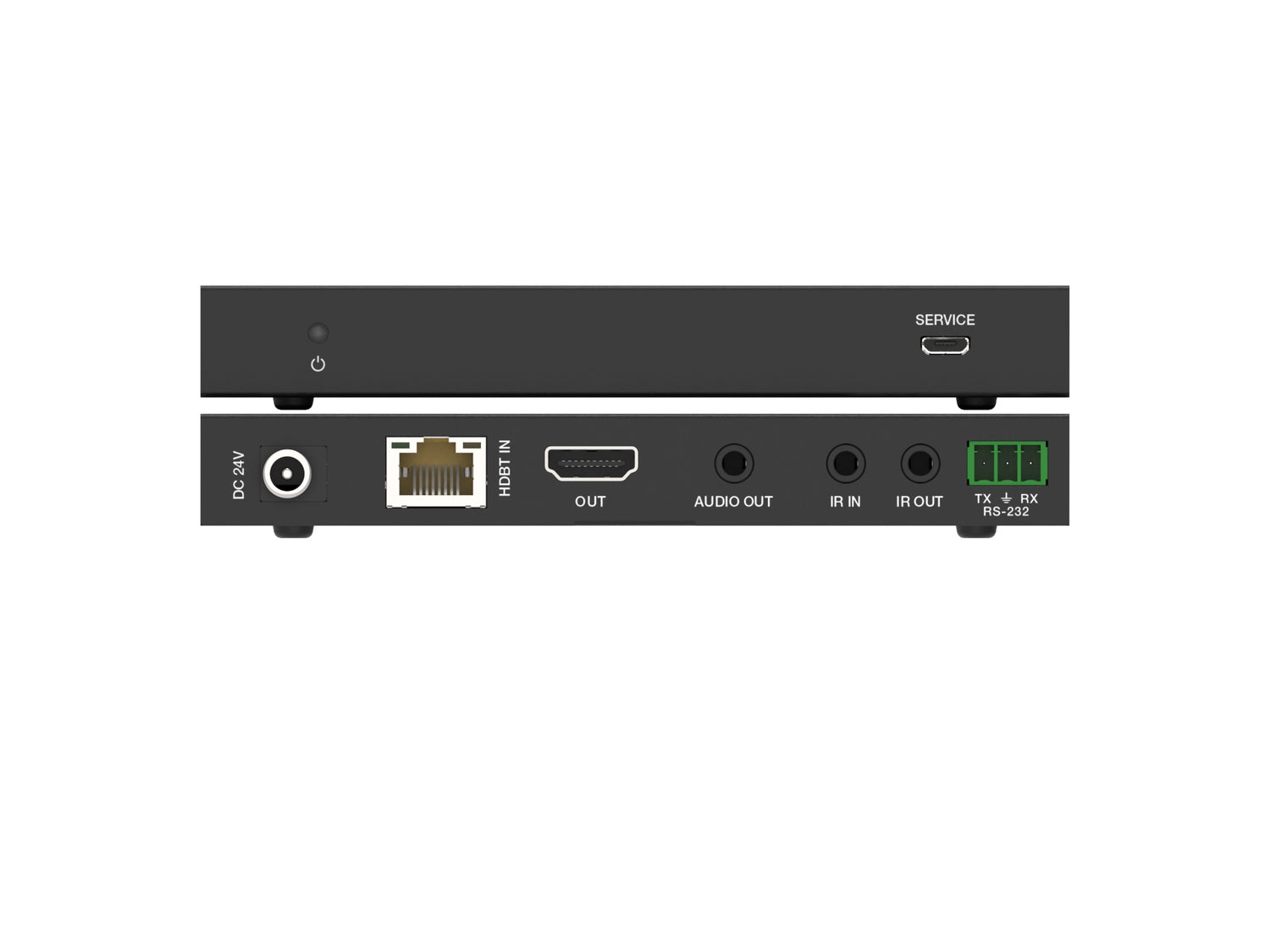

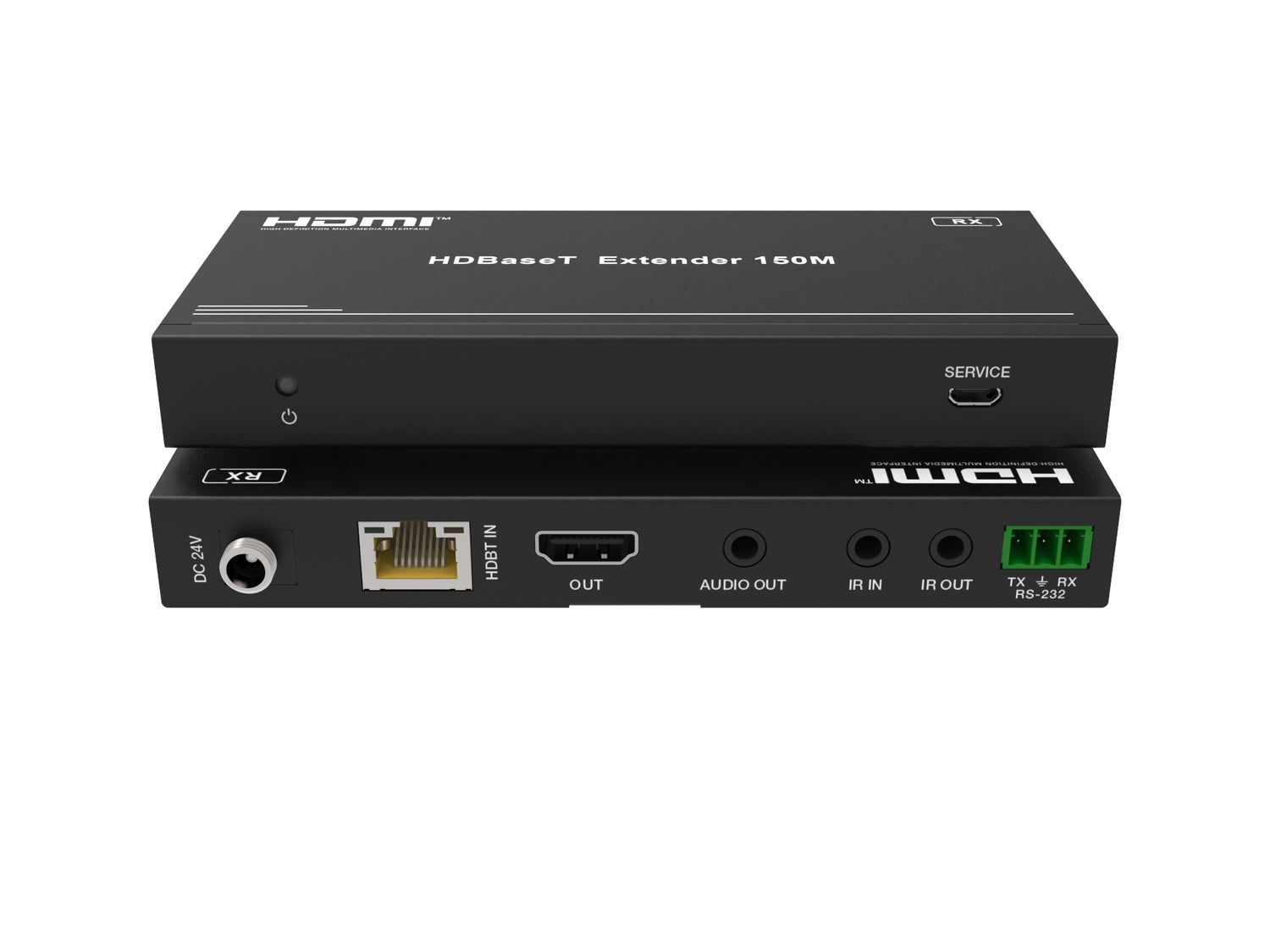

- Vastaanotin:
- Tulo: 1 x HDBaseT IN (RJ45)
- Lähtö: 1 x HDMI OUT (Type A), 1 x AUDIO OUT (3,5 mm analoginen stereo)
- Portit:
- 1 x IR IN (3,5 mm)
- 1 x IR OUT (3,5 mm)
- 1 x RS-232 (3-napainen Phoenix)
- 1 x SERVICE (Mini-USB)
Ominaisuudet
- Siirtää 4K HDMI-videota ja ääntä jopa 150 m yhdellä CAT5e/6-kaapelilla
- Kaksisuuntainen IR- ja RS-232-ohjaus
- HDMI loop-out lähettimessä paikallista näyttöä varten
- Analoginen stereoäänilähtö vastaanottimessa (de-embedding)
- HDR, Dolby Vision, HLG ja HDCP 2.2 -tuki
- PoC (Power over Cable) – vain yksi virtalähde tarvitaan
- Kompakti metallikotelo ammattiasennuksiin
- Kehittynyt ESD-suojaus ylijännitteitä vastaan
Mikä on HDBaseT?
HDBaseT on maailmanlaajuinen standardi ultrateräväpiirtovideon, äänen, Ethernetin, ohjaussignaalien (IR, RS-232), USB:n ja virran siirtoon yhden verkkokaapelin (CAT5e/6/6a) kautta. Se mahdollistaa pitkän kantaman siirron ilman pakkausta tai viivettä ja sitä käytetään usein ammattimaisissa AV-asennuksissa, yritysympäristöissä ja digitaalisessa opastekäytössä.
Sisältö
- 1 x HDBaseT-laajennin – Lähetin
- 1 x HDBaseT-laajennin – Vastaanotin
- 1 x IR-lähetin (1,5 m)
- 1 x IR-vastaanotin (1,5 m)
- 2 x RS-232 Phoenix-liitintä
- 4 x Asennuskiinnikettä
- 8 x Ruuvia
- 1 x Virtalähde 24V/1A
- 1 x Käyttöopas
