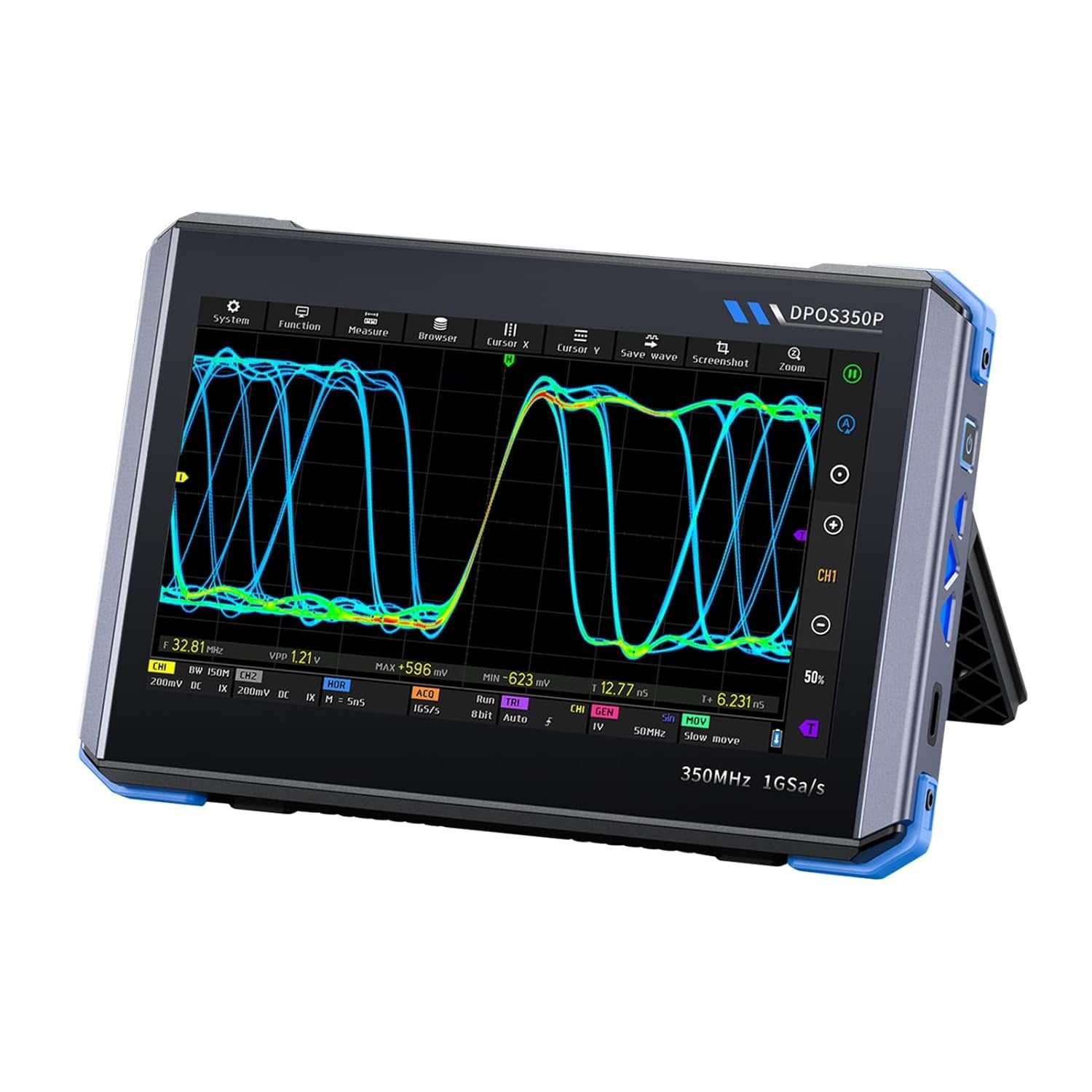

FNIRSI DPOS350P on edistynyt 4-in-1 mittauslaite, joka yhdistää oskilloskoopin, spektrianalysaattorin, taajuusvasteanalysaattorin ja DDS-signaaligeneraattorin kompaktissa ja kannettavassa yksikössä. Soveltuu kehitykseen, vianetsintään, opetukseen ja kenttätyöhön.
Tekniset tiedot
- Kaistanleveys: 350 MHz
- Näytteenottotaajuus: 1 GS/s
- Näyttö: 7" IPS, 1024×600
- Resoluutio: 8–16 bittiä
- Akku: 8000 mAh, QC 18W pikalataus
- Mitat: 190 × 128 × 37 mm
- Paino: 1,55 kg
Oskilloskooppi (350 MHz / 1 GS/s)
- 2 kanavaa, 60Kpts muistin syvyys
- 50 000 wfms/s päivitysnopeus
- Digitaalinen fosforinäyttö, X-Y-tila ja ZOOM
- 2 mV/div herkkyys, 12 automaattista mittausta ja kursori-toiminto
Spektrianalysaattori (200 kHz – 350 MHz)
- FFT-analyysi 4K–32K FFT-pituudella
- Kursori-, markkerimittaus ja harmoninen analyysi
- Reaaliaikainen 2D/3D-vesiputousnäyttö

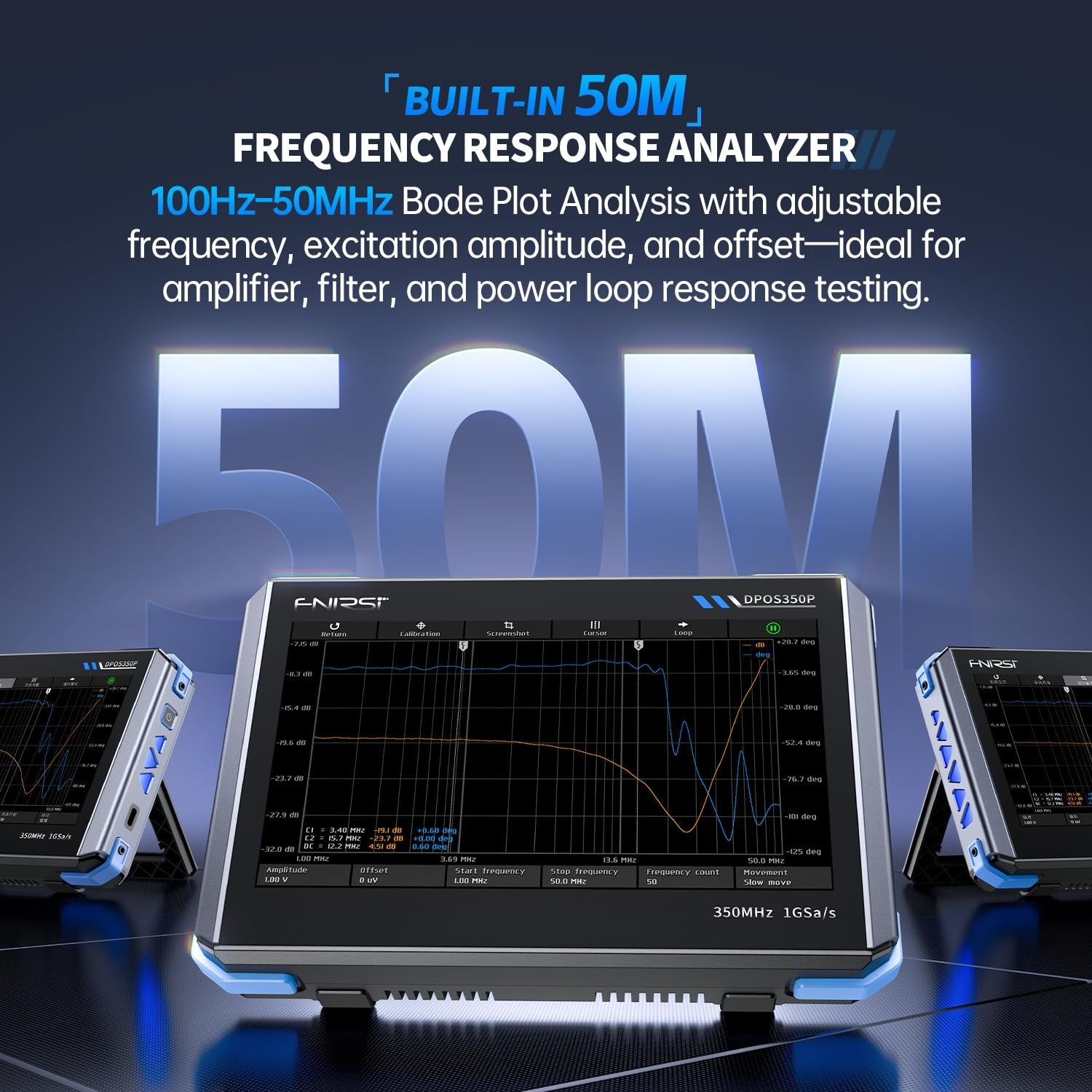

Taajuusvasteanalysaattori (100 Hz – 50 MHz)
- Vahvistuksen, vaiheen ja taajuuden mittaus
- Jopa 500 taajuuspistettä
- Sopii Bode-kuviin, suodattimen säätöön ja vakausanalyysiin
DDS-signaaligeneraattori (0–50 MHz)
- 14 vakioaaltomuotoa + 500 mukautettua
- 1 Hz resoluutio, 0–5 Vpp amplitudi
- Offset -2.5 V – +2.5 V, duty cycle 0.1–99.9 %
Muotoilu ja ominaisuudet
- 7" IPS kosketusnäyttö (1024×600)
- Kompakti koko (A5-formaatti) taitettavalla jalustalla
- Turvasuojaus jopa 400 V, ylijännite- ja ESD-suojaus
- 8000 mAh akku QC 18W USB-C pikalatauksella (≈ 2 h)
- Data tallennus: jopa 500 aaltomuotoa + 90 kuvakaappausta, USB-vienti

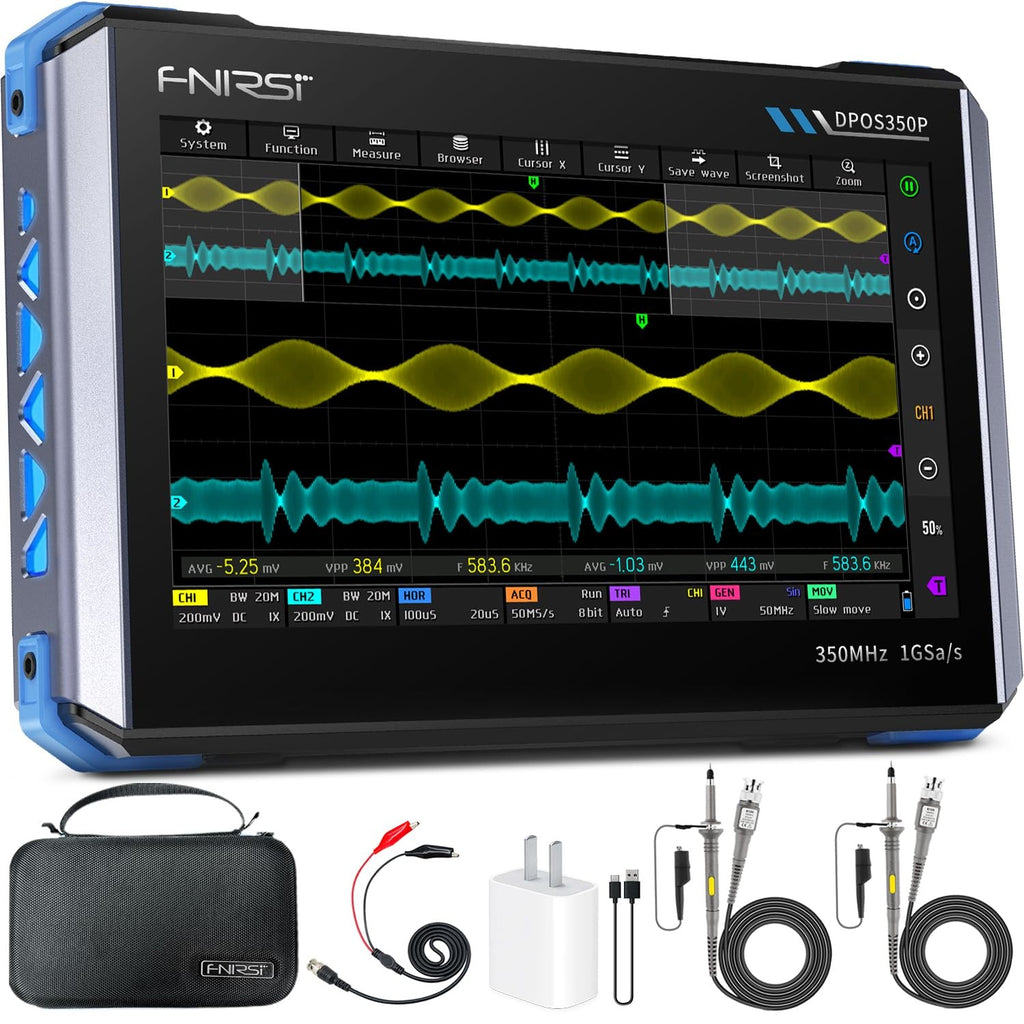

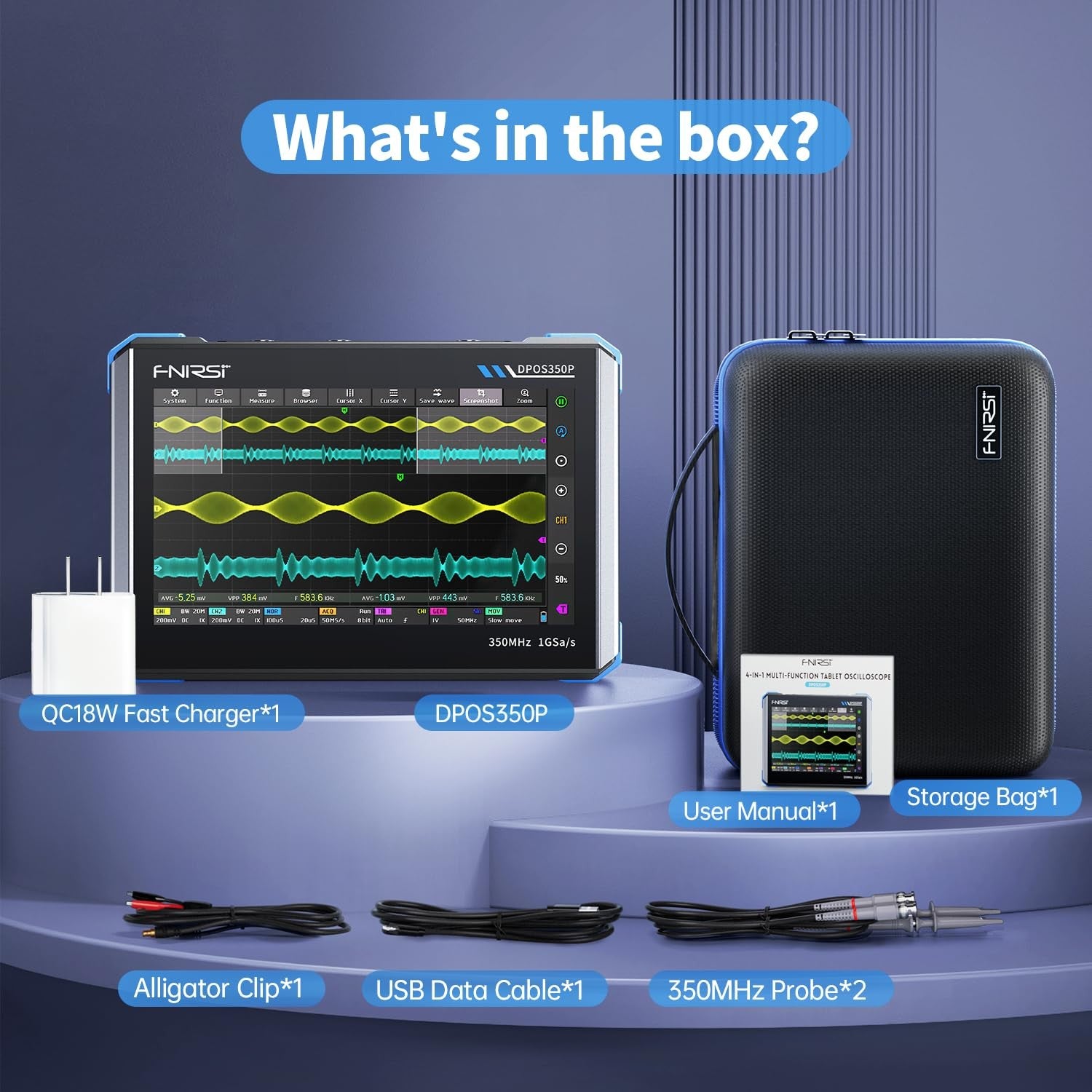

Pakkaussisältö
- FNIRSI DPOS350P oskilloskooppi
- 2 × 350 MHz koetinta
- QC18W pikalaturi (EU/US)
- USB-C kaapeli
- Krokotiilipihdit
- Kantolaukku
- Manuaali
Tärkeät huomiot
- Kanavien maadoitusklipsit on liitettävä samaan potentiaaliin. Eri potentiaaleihin kytkeminen voi vahingoittaa laitetta.
- Maksimi tulojännite BNC:n kautta on 400 V.
- Käytä aina mukana tulevaa QC-laturia maalenkkien välttämiseksi.
- Yli 100 MHz signaaleille suositellaan 100X tai 1000X koetinta.
